Toma de tierra, qué es y cuándo es obligatoria

Aunque muchas personas han oído hablar de ella, no siempre saben qué es exactamente, cómo identificar si su vivienda dispone de una toma de tierra correctamente instalada o qué riesgos existen cuando esta protección no está presente. Conocer su funcionamiento resulta especialmente útil para prevenir accidentes, evitar averías y asegurarse de que la instalación eléctrica cumple con la normativa vigente.

En este artículo descubrirás qué es la toma de tierra, cómo reconocerla en los enchufes, cómo comprobar si funciona correctamente, cuándo es obligatoria según la legislación española y cuáles son las consecuencias de no disponer de ella en una vivienda.

Qué es la toma de tierra

La toma de tierra es un sistema de seguridad de la instalación eléctrica cuya función es desviar hacia el terreno las corrientes eléctricas que se producen por una avería o una fuga de corriente. De este modo, evita que la electricidad circule por elementos metálicos, como la carcasa de un electrodoméstico, reduciendo el riesgo de sufrir una descarga eléctrica.

Cuando se produce un fallo, la corriente se deriva a través del conductor de protección hasta el terreno y el interruptor diferencial corta automáticamente el suministro eléctrico. Además de proteger a las personas, la toma de tierra ayuda a evitar daños en la instalación y en los equipos eléctricos. Por ello, es un elemento obligatorio en las instalaciones modernas y fundamental para garantizar la seguridad de la vivienda.

Símbolo de la toma de tierra cómo identificarlo

Identificar la toma de tierra en una instalación eléctrica es más sencillo de lo que parece. Existen varios elementos visuales que permiten saber si un enchufe o un aparato eléctrico está preparado para utilizar este sistema de protección, aunque es importante recordar que su presencia no garantiza que la conexión esté funcionando correctamente. El símbolo de la toma de tierra es un icono normalizado a nivel internacional y aparece tanto en instalaciones eléctricas como en manuales técnicos y equipos electrónicos. Está formado por una línea vertical que termina sobre tres líneas horizontales de diferente longitud, colocadas de mayor a menor tamaño. Este símbolo indica el punto donde se realiza la conexión del conductor de protección con la toma de tierra.

Es habitual encontrar este símbolo en diferentes lugares, como por ejemplo:

• Enchufes con conexión a tierra.
• Cuadros eléctricos.
• Bases múltiples o regletas.
• Electrodomésticos y aparatos electrónicos.
• Manuales de instalación y mantenimiento.
• Equipos eléctricos industriales.

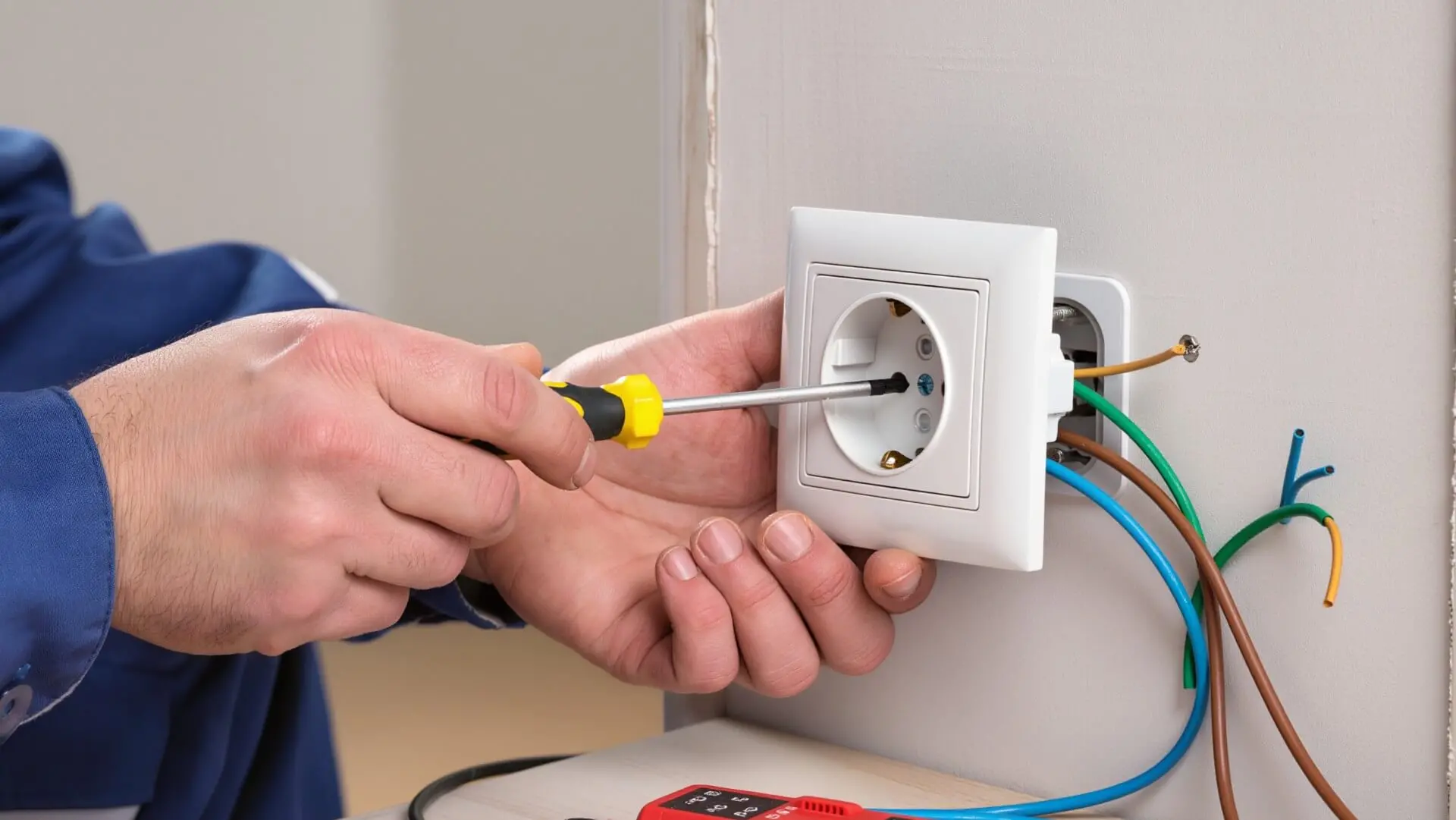

En las viviendas españolas, el tipo de enchufe más habitual es el conocido como Schuko, que incorpora la toma de tierra mediante dos contactos metálicos situados en los laterales de la base. Cuando se introduce la clavija del aparato, estos contactos son los primeros en establecer conexión, asegurando que la protección está activa incluso antes de que llegue la corriente eléctrica a los bornes de fase y neutro. En otros países pueden encontrarse enchufes con un tercer pin o borne específico para la toma de tierra, pero el objetivo es exactamente el mismo: proporcionar un camino seguro para evacuar cualquier fuga de corriente.

Cómo saber si mi enchufe tiene toma de tierra

Saber si un enchufe dispone de toma de tierra es una de las primeras comprobaciones que conviene realizar para conocer el estado de la instalación eléctrica de una vivienda. Aunque en muchos casos basta con una inspección visual para obtener una primera idea, existen otros métodos que permiten confirmar si la toma de tierra está realmente conectada y funciona correctamente.

Es importante tener en cuenta que no todos los enchufes que parecen disponer de toma de tierra ofrecen realmente esta protección. En viviendas antiguas o instalaciones reformadas parcialmente pueden existir enchufes modernos conectados a una instalación que no cuenta con un conductor de protección, por lo que siempre es recomendable realizar una comprobación más exhaustiva si existen dudas.

Comprobar la toma de tierra paso a paso

La forma más sencilla de empezar es observar el propio enchufe. Si quieres comprobar de forma rápida si dispone de toma de tierra, puedes fijarte en varios elementos característicos:

• Contactos metálicos laterales, propios de los enchufes Schuko más habituales en España.
• Un tercer borne de conexión, presente en determinados modelos de enchufe.
• El símbolo de la toma de tierra, que puede aparecer grabado en la base del enchufe, en regletas o en algunos equipos eléctricos.
• El conductor de protección de color verde y amarillo, visible únicamente si se desmonta el enchufe (siempre con la instalación desconectada y solo si se tienen los conocimientos necesarios).

Aunque estos indicios permiten hacerse una idea bastante aproximada, no son una garantía absoluta de que la toma de tierra funcione correctamente. En algunas viviendas antiguas se sustituyeron los enchufes por modelos con conexión a tierra sin instalar el correspondiente conductor de protección. Como consecuencia, el enchufe presenta el aspecto de una instalación moderna, pero en realidad no ofrece ninguna protección adicional.

También conviene saber que no todos los enchufes de una vivienda tienen por qué disponer de toma de tierra. En edificios antiguos es relativamente frecuente encontrar instalaciones mixtas, donde solo algunas estancias fueron renovadas. Por ejemplo, es habitual que durante una reforma se actualicen únicamente la cocina y los baños, incorporando enchufes con toma de tierra, mientras que el resto de la vivienda mantiene la instalación original.

Del mismo modo, algunos enchufes destinados a alimentar electrodomésticos de gran potencia, como el horno, la lavadora o el lavavajillas, pueden contar con toma de tierra, mientras que otras tomas más antiguas no la incorporan. Por este motivo, no debe darse por hecho que toda la instalación está protegida simplemente porque algunos enchufes dispongan de contactos metálicos o del símbolo correspondiente.

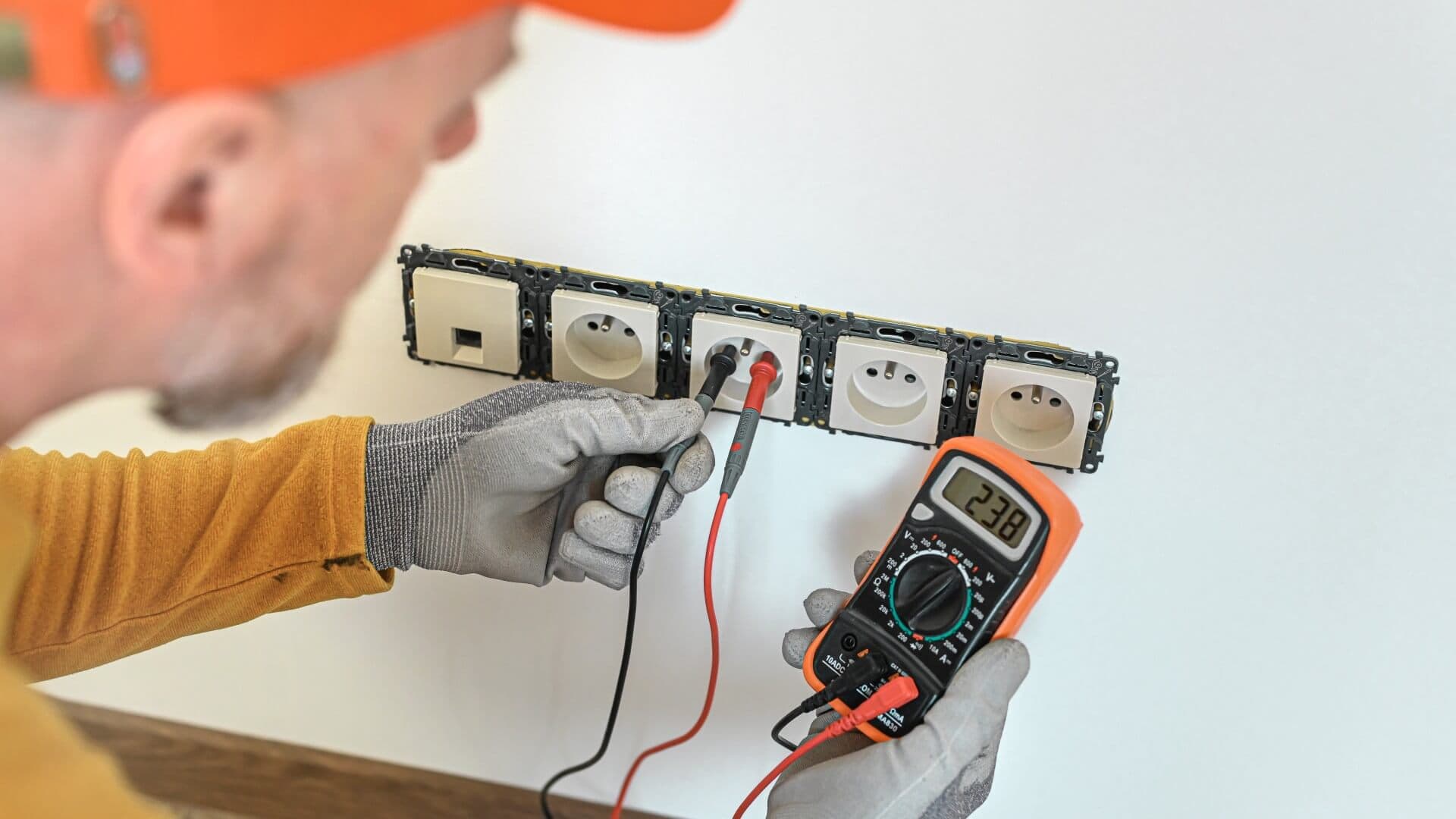

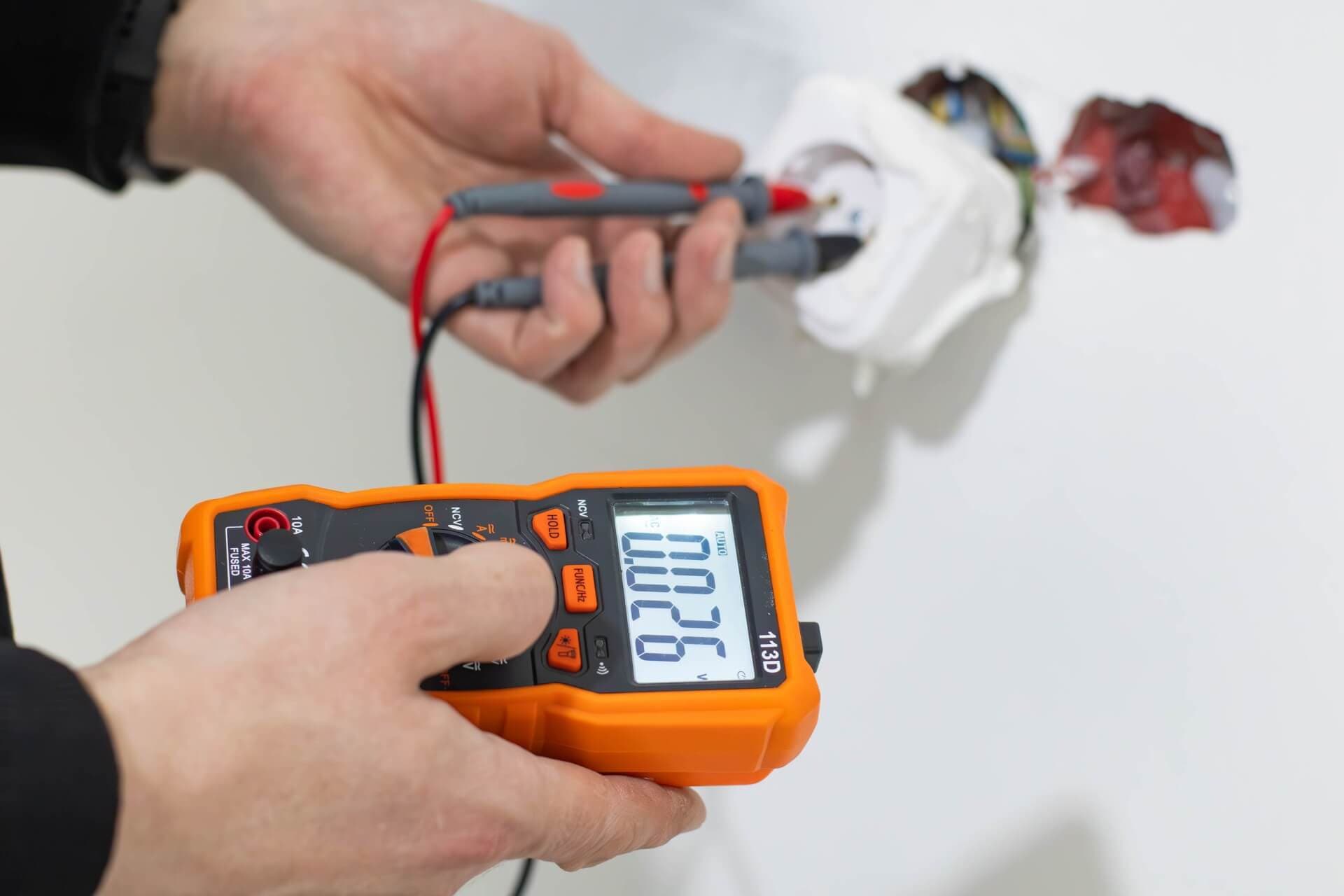

Medir la toma de tierra con un comprobador

La forma más fiable de verificar que la toma de tierra está correctamente instalada es utilizar un comprobador de enchufes o un medidor específico. Estos dispositivos permiten confirmar no solo que existe conexión a tierra, sino también que toda la instalación presenta un cableado correcto.

Con un comprobador de enchufes es posible verificar aspectos como:

• La existencia de una toma de tierra operativa.
• El correcto cableado de fase y neutro.
• Posibles inversiones de polaridad.
• Errores de conexión en el enchufe.

Su funcionamiento es muy sencillo: basta con conectar el dispositivo al enchufe y observar la combinación de luces LED que indica el estado de la instalación según las instrucciones del fabricante.

Para una comprobación mucho más precisa, los profesionales utilizan equipos específicos, como los telurómetros, que permiten medir la resistencia de la toma de tierra y comprobar si cumple los valores establecidos por la normativa. Estas mediciones suelen realizarse durante la certificación de una instalación eléctrica o cuando existen dudas sobre su correcto funcionamiento.

Es importante recordar que el símbolo de la toma de tierra o la presencia de un enchufe Schuko no garantizan, por sí solos, que la protección esté operativa. Con el paso de los años pueden aparecer diferentes problemas que impidan su correcto funcionamiento, como la desconexión accidental del conductor de protección, el deterioro del cableado, la corrosión de las conexiones o reformas realizadas de forma incorrecta.

Por ello, si has comprado una vivienda de segunda mano, resides en un edificio antiguo o sospechas que la instalación eléctrica no ha sido revisada desde hace años, lo más recomendable es solicitar la revisión de un electricista autorizado. De esta forma tendrás la seguridad de que la toma de tierra cumple correctamente su función y protegerá tanto a las personas como a los equipos eléctricos en caso de producirse una fuga de corriente.

Instalación de la toma de tierra en la vivienda

La instalación de la toma de tierra es un elemento fundamental de cualquier sistema eléctrico moderno. Aunque la mayor parte de sus componentes permanecen ocultos, todos ellos trabajan conjuntamente para proteger a las personas, los electrodomésticos y la propia instalación frente a posibles fugas de corriente.

Este sistema comienza fuera de la vivienda, donde se instala un electrodo de tierra que permanece enterrado y en contacto permanente con el terreno. Dependiendo del tipo de edificio y de las características del suelo, este electrodo puede consistir en una pica metálica, una malla conductora o varios electrodos conectados entre sí. Su función es disipar de forma segura la corriente eléctrica cuando se produce una derivación.

Desde ese punto parte el conductor principal de tierra, que llega hasta la instalación general del edificio y, posteriormente, se distribuye a cada una de las viviendas. En el interior del inmueble, el conductor de protección —identificado por su característico color verde y amarillo— se conecta al cuadro eléctrico y desde allí se reparte hacia todos los enchufes y equipos que necesitan esta protección.

Gracias a esta conexión, todos los elementos metálicos de la instalación permanecen unidos a la toma de tierra. Si un electrodoméstico presenta un fallo de aislamiento y la corriente alcanza su carcasa, esta se desviará inmediatamente hacia el terreno. Al mismo tiempo, el interruptor diferencial detectará la fuga y desconectará el suministro eléctrico, evitando que una persona pueda sufrir una descarga.

¿Qué elementos forman una toma de tierra?

Aunque desde el interior de la vivienda únicamente vemos los enchufes, la toma de tierra está formada por varios componentes que trabajan conjuntamente para garantizar la seguridad de toda la instalación:

• Electrodo de tierra: normalmente consiste en una pica metálica o una malla conductora enterrada en el terreno, encargada de disipar la corriente.
• Conductor de protección: es el cable de color verde y amarillo que conecta todos los elementos de la instalación con la toma de tierra.
• Bornes de conexión: unen el conductor de protección con el cuadro eléctrico y con cada uno de los enchufes de la vivienda.
• Interruptor diferencial: aunque no forma parte de la toma de tierra, trabaja de forma conjunta con ella para detectar fugas de corriente y cortar automáticamente el suministro eléctrico cuando es necesario.

Todos estos elementos deben encontrarse en buen estado y correctamente conectados para que el sistema funcione como está previsto.

¿Cuándo es necesario instalar o renovar la toma de tierra?

En las viviendas de nueva construcción, la toma de tierra forma parte de la instalación eléctrica desde el primer momento, ya que la normativa obliga a incorporarla. Sin embargo, en edificios antiguos construidos hace varias décadas es posible encontrar instalaciones que carecen de este sistema o que disponen de una toma de tierra deteriorada o insuficiente. En estos casos, una reforma integral de la instalación eléctrica suele ser el mejor momento para incorporar una toma de tierra adecuada. Además de aumentar la seguridad, esta actualización permite adaptar la vivienda a la normativa vigente y mejorar el funcionamiento del resto de sistemas de protección.

También es recomendable revisar la instalación cuando se producen reformas importantes, se sustituyen cuadros eléctricos antiguos o se detectan problemas recurrentes, como disparos del interruptor diferencial, pequeñas descargas al tocar electrodomésticos o averías frecuentes en equipos electrónicos. Si, además, en algún momento experimentas un corte inesperado del suministro y no sabes cuál puede ser la causa, consulta esta guía sobre qué hacer si se va la luz en tu casa, donde encontrarás los pasos que conviene seguir para identificar el origen del problema antes de solicitar asistencia.

¿Quién puede realizar la instalación?

La instalación o modificación de una toma de tierra debe ser realizada por un instalador eléctrico autorizado. Este profesional se encargará de comprobar que todos los elementos cumplen con los requisitos establecidos por el Reglamento Electrotécnico para Baja Tensión (REBT) y realizará las mediciones necesarias para verificar que la resistencia de la toma de tierra se encuentra dentro de los valores permitidos. Intentar modificar este sistema sin los conocimientos adecuados no solo puede comprometer la seguridad de la vivienda, sino que también puede provocar que las protecciones eléctricas no actúen correctamente cuando se produzca una avería.

En definitiva, una toma de tierra correctamente instalada es una inversión en seguridad. Aunque permanece oculta y rara vez requiere atención, desempeña un papel esencial para prevenir accidentes eléctricos, proteger los equipos conectados y garantizar que toda la instalación funcione de forma segura durante muchos años.

Toma de tierra obligatoria qué dice la normativa

La toma de tierra no es solo una medida de seguridad recomendable, sino también un requisito obligatorio en la mayoría de las instalaciones eléctricas actuales. En España, su instalación está regulada por el Reglamento Electrotécnico para Baja Tensión (REBT), aprobado mediante el Real Decreto 842/2002, que establece las condiciones técnicas y de seguridad que deben cumplir las instalaciones eléctricas de baja tensión.

El objetivo de esta normativa es minimizar el riesgo de accidentes derivados del uso de la electricidad, garantizando que las instalaciones incorporen los sistemas de protección necesarios frente a contactos indirectos, fugas de corriente y otros fallos eléctricos. La toma de tierra es uno de esos elementos imprescindibles, ya que trabaja de forma conjunta con el interruptor diferencial para proteger tanto a las personas como a los equipos eléctricos.

¿Cuándo es obligatoria la toma de tierra?

En la práctica, todas las viviendas de nueva construcción deben contar con una toma de tierra correctamente instalada. Además, este sistema también debe incorporarse cuando se realizan reformas importantes que afectan a la instalación eléctrica, ya que estas actuaciones suelen requerir adaptar la instalación a la normativa vigente.

También es obligatoria en otros tipos de edificios e instalaciones, como:

• Viviendas unifamiliares y edificios residenciales.
• Locales comerciales.
• Oficinas y centros de trabajo.
• Naves industriales.
• Garajes comunitarios.
• Edificios públicos.

En todos estos casos, la instalación debe garantizar que las corrientes de fuga puedan derivarse al terreno de forma segura y que los dispositivos de protección actúen correctamente en caso de avería.

¿Qué ocurre con las viviendas antiguas?

Uno de los casos que más dudas genera es el de las viviendas construidas hace varias décadas. Muchos edificios antiguos fueron levantados antes de que la normativa actual entrara en vigor, por lo que es posible que no dispongan de una toma de tierra o que esta no cumpla los requisitos exigidos actualmente.

Esto no significa necesariamente que la instalación sea ilegal, pero sí puede implicar un menor nivel de seguridad respecto a una instalación moderna. Además, cuando se realiza una reforma integral o una modificación importante del sistema eléctrico, normalmente será necesario adaptar la instalación a la normativa vigente, incorporando una toma de tierra si no existía o renovándola si se encuentra deteriorada. Por este motivo, si vas a comprar una vivienda de segunda mano o un inmueble antiguo, resulta recomendable comprobar el estado de la instalación eléctrica antes de realizar cualquier reforma o contratación de servicios.

Verificaciones y mantenimiento

Una vez instalada, la toma de tierra debe cumplir unos valores de resistencia determinados para garantizar que pueda disipar correctamente las corrientes de fuga. Durante la puesta en servicio de una instalación, el instalador autorizado realiza diferentes mediciones para comprobar que todo el sistema funciona correctamente y cumple con lo establecido por el REBT.

Con el paso del tiempo, factores como la corrosión, el deterioro de las conexiones o determinadas obras pueden afectar al funcionamiento de la toma de tierra. Por ello, es recomendable revisar la instalación de forma periódica, especialmente en edificios antiguos o cuando se detectan problemas como disparos frecuentes del interruptor diferencial, pequeñas descargas al tocar un electrodoméstico o anomalías en el funcionamiento de la instalación.

¿Por qué es importante cumplir la normativa?

Cumplir con la normativa no solo permite evitar riesgos eléctricos, sino que también ofrece una mayor tranquilidad a los propietarios y usuarios de la vivienda. Una instalación adaptada al Reglamento Electrotécnico para Baja Tensión proporciona una protección más eficaz frente a accidentes, reduce la probabilidad de averías y contribuye a alargar la vida útil de los equipos eléctricos.

Además, disponer de una instalación conforme a la normativa puede ser un requisito en determinadas inspecciones, certificaciones o trámites relacionados con reformas, venta de inmuebles o contratación de determinados seguros. Por ello, si existen dudas sobre el estado de la toma de tierra, siempre es aconsejable solicitar la revisión de un electricista autorizado que pueda verificar que la instalación cumple con todas las condiciones de seguridad exigidas.

Riesgos de no tener toma de tierra en casa

No disponer de una toma de tierra en la vivienda supone un riesgo importante para la seguridad de las personas y para el correcto funcionamiento de la instalación eléctrica. Aunque durante años pueda parecer que no existe ningún problema, basta con que un electrodoméstico sufra una avería o se produzca una fuga de corriente para que aparezca una situación potencialmente peligrosa.

La toma de tierra actúa de forma permanente como una medida de protección. Su función es desviar las corrientes de fuga hacia el terreno para evitar que la electricidad pase a través de una persona o dañe los equipos conectados a la instalación. Gracias a ello, el interruptor diferencial puede detectar la anomalía y cortar el suministro eléctrico en cuestión de milisegundos, reduciendo considerablemente el riesgo de accidentes.

Riesgo de descargas eléctricas

Uno de los principales peligros de no contar con una toma de tierra es la posibilidad de sufrir una descarga eléctrica por contacto indirecto. Si un electrodoméstico, como una lavadora, un horno o un lavavajillas, presenta un fallo de aislamiento, la corriente puede llegar hasta su carcasa metálica. En una instalación sin toma de tierra, cualquier persona que toque el aparato podría recibir una descarga de mayor o menor intensidad.

Daños en electrodomésticos y equipos electrónicos

La ausencia de una toma de tierra también puede afectar al funcionamiento de los equipos eléctricos de la vivienda. Las pequeñas derivaciones de corriente o determinadas sobretensiones pueden dañar ordenadores, televisores, routers, frigoríficos o cualquier otro dispositivo electrónico sensible, reduciendo su vida útil e incluso provocando averías costosas.

Mayor riesgo de incendios

Otro aspecto que no debe pasarse por alto es el riesgo de incendio. Una fuga de corriente mantenida en el tiempo puede generar un sobrecalentamiento en cables o conexiones defectuosas, aumentando las probabilidades de que se produzca un incendio de origen eléctrico. Contar con una toma de tierra ayuda a minimizar este riesgo al facilitar que los sistemas de protección actúen rápidamente.

Instalaciones antiguas y fuera de normativa

En muchas ocasiones, la falta de toma de tierra también es un indicio de que la instalación eléctrica es antigua y no se ha adaptado a la normativa vigente. Esto puede implicar la existencia de otros problemas de seguridad, como cuadros eléctricos obsoletos, cableado deteriorado o sistemas de protección insuficientes. Del mismo modo que es importante contar con una instalación eléctrica segura, también conviene revisar periódicamente el consumo para asegurarte de que estás pagando lo justo por la energía que utilizas. Si quieres comprobarlo, puedes calcula tu factura de luz en pocos clics y obtener una estimación de tu consumo.

Ventajas de disponer de una toma de tierra

Contar con una toma de tierra correctamente instalada ofrece numerosas ventajas para la vivienda:

• Protege a las personas frente a posibles descargas eléctricas por contacto indirecto.
• Permite que el interruptor diferencial actúe correctamente cuando se produce una fuga de corriente.
• Reduce el riesgo de incendios provocados por fallos eléctricos o derivaciones.
• Ayuda a proteger los electrodomésticos y equipos electrónicos frente a determinadas anomalías eléctricas.
• Garantiza el cumplimiento de la normativa vigente en las instalaciones eléctricas modernas.
• Incrementa la seguridad de toda la vivienda, especialmente en estancias con mayor humedad, como cocinas, baños o lavaderos.

En definitiva, la toma de tierra es un elemento de protección que suele pasar desapercibido porque permanece oculto y solo actúa cuando se produce una incidencia. Sin embargo, su ausencia puede tener consecuencias muy graves tanto para las personas como para la propia instalación eléctrica. Por ello, comprobar que la vivienda dispone de una toma de tierra en buen estado y correctamente conectada es una de las mejores decisiones para garantizar la seguridad del hogar.
