Calcular la sección de cable según la potencia, guía práctica

Elegir correctamente la sección de cable es una parte fundamental de cualquier instalación eléctrica. Un conductor demasiado pequeño para la intensidad que debe transportar puede calentarse en exceso, provocar pérdidas de tensión y comprometer la seguridad de la instalación. Por el contrario, aumentar la sección sin necesidad supone utilizar más material sin que necesariamente exista una mejora práctica.

En una vivienda, además, no basta con relacionar directamente potencia y sección. Para saber cómo calcular la sección de un cable hay que considerar la intensidad que circulará por él, la longitud del recorrido, la caída de tensión, el material del conductor y sus condiciones de instalación. El REBT establece los criterios que deben cumplir las instalaciones de baja tensión y fija, entre otras cuestiones, las características mínimas de los circuitos interiores de las viviendas.[1]

La tarifa de luz que encaja contigo. Encuentra una opción adaptada a tu hogar o negocio de forma rápida y sencilla

Qué es la sección de cable y por qué es importante

La sección de un cable eléctrico indica el área transversal de su conductor y se expresa normalmente en milímetros cuadrados (mm²). En instalaciones domésticas son habituales secciones como 1,5 mm², 2,5 mm², 4 mm² o 6 mm², aunque pueden utilizarse otras dependiendo del circuito y de las condiciones de la instalación.

La sección determina, entre otras cosas, qué intensidad puede transportar el conductor en unas condiciones determinadas sin superar los límites térmicos previstos. Cuanta más corriente debe circular por un circuito, mayor puede ser la sección necesaria. Pero la intensidad no es el único factor. La longitud del cable también importa. Dos circuitos que alimentan una misma carga pueden necesitar soluciones diferentes si uno recorre unos pocos metros y el otro tiene una longitud considerable, porque al aumentar la distancia también aumenta la caída de tensión.

Por eso, al dimensionar un conductor hay que comprobar al menos dos aspectos:

  1. Que pueda soportar la intensidad prevista teniendo en cuenta el tipo de cable y cómo está instalado.
  2. Que la caída de tensión hasta el receptor se mantenga dentro de los límites permitidos.

A estos criterios se añaden las secciones mínimas y características establecidas para determinados circuitos de vivienda por la ITC-BT-25.[1]

Cómo calcular la sección de un cable paso a paso

Para entender cómo calcular la sección de un cable eléctrico, podemos simplificar el proceso en cuatro pasos:

  1. Conocer la potencia de la carga que alimentará el circuito.
  2. Calcular la intensidad que circulará por el conductor.
  3. Comprobar la sección necesaria por intensidad admisible, teniendo en cuenta las condiciones reales de instalación.
  4. Comprobar la caída de tensión y aumentar la sección si fuese necesario.

No debe elegirse una sección únicamente mediante una equivalencia del tipo "X vatios = X mm²". La longitud, el sistema de instalación, la temperatura, el número de conductores cargados y otros factores pueden modificar el dimensionado final.

Además, el cálculo cambia dependiendo de si estamos ante una instalación monofásica o trifásica. En una vivienda convencional es habitual trabajar con alimentación monofásica a 230 V, que será la utilizada en el siguiente ejemplo.

Fórmula de la sección de cable según la potencia

En un circuito monofásico, para una carga resistiva sencilla, podemos realizar una primera aproximación de la intensidad mediante:

I = P / V

Donde:

  • I = intensidad en amperios (A).
  • P = potencia en vatios (W).
  • V = tensión en voltios (V).

Supongamos un aparato de 3.000 W conectado a una instalación monofásica de 230 V:

I = 3.000 / 230 = 13,04 A

Por tanto, la intensidad aproximada sería de 13 A.

Esto no significa automáticamente que podamos escoger cualquier conductor cuya intensidad admisible supere los 13 A. Hay que comprobar cómo está instalado el cable, su aislamiento, las condiciones ambientales, posibles agrupamientos y la protección del circuito.

La ITC-BT-19 establece que las intensidades máximas admisibles de los conductores deben determinarse según las condiciones previstas para su instalación.[1] Por tanto, la potencia permite conocer la corriente aproximada que tendrá que transportar el circuito, pero no determina por sí sola la sección definitiva del cable.

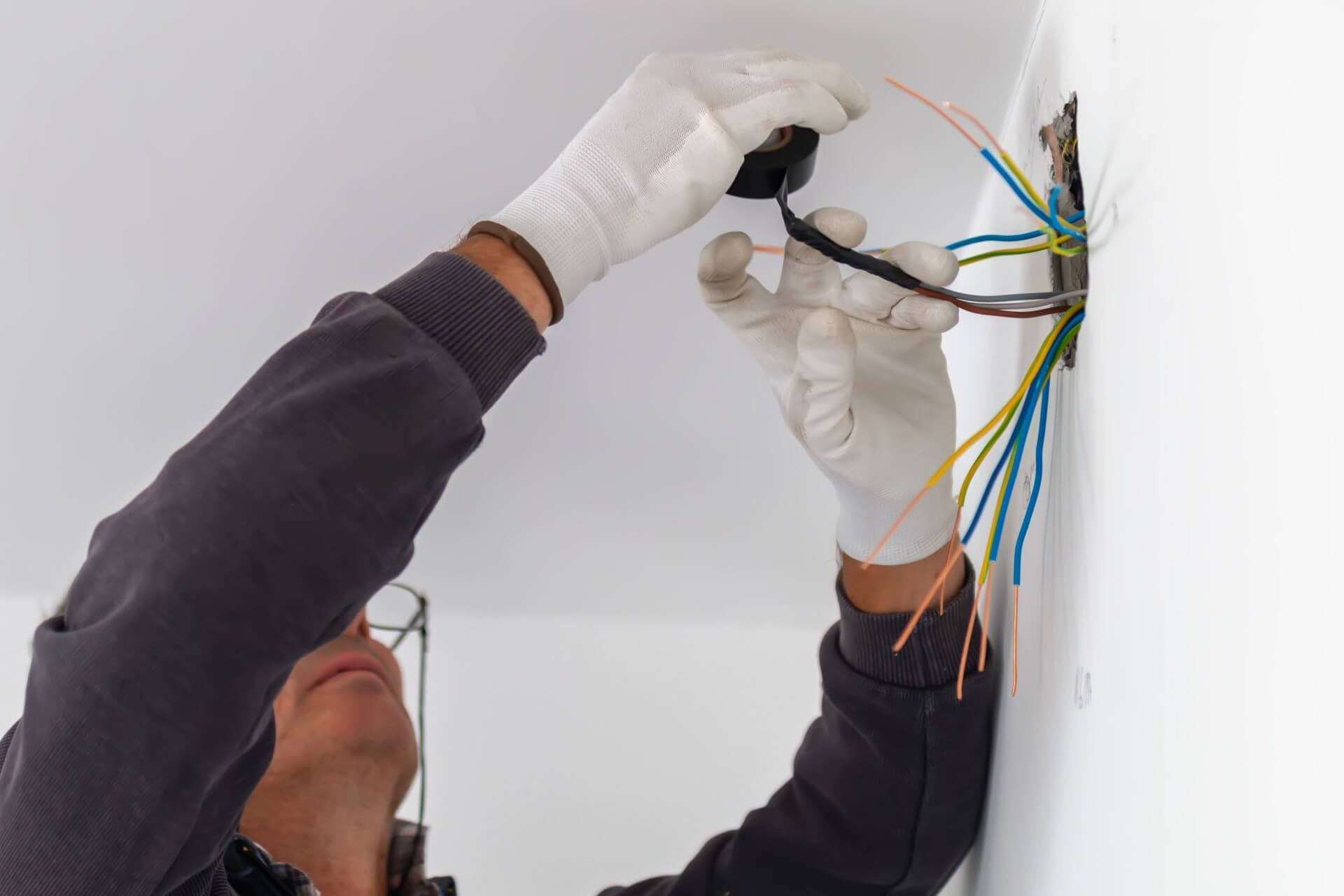

Cálculo de la caída de tensión

Cálculo de la caída de tensión

En los circuitos interiores de una vivienda, la caída de tensión debe ser inferior al 3 % de la tensión nominal entre el origen de la instalación interior y cualquier punto de utilización. La comprobación debe realizarse considerando los aparatos susceptibles de funcionar simultáneamente, según establece la ITC-BT-19.[1]

Para una aproximación en corriente alterna monofásica y conductor de cobre, cuando la reactancia puede despreciarse, puede utilizarse:

S = (2 × L × I) / (γ × ΔV)

Donde:

  • S = sección del conductor en mm².
  • L = longitud del recorrido en metros.
  • I = intensidad en amperios.
  • γ = conductividad del material empleada en el cálculo.
  • ΔV = caída máxima de tensión admitida en voltios.

Veámoslo con un ejemplo sencillo. Tenemos una carga de 3.000 W, una instalación monofásica de 230 V y una distancia de 20 metros.

Primero calculamos la intensidad:

I = 3.000 / 230 = 13,04 A

Si tomamos como límite un 3 % de caída de tensión:

ΔV = 230 × 0,03 = 6,9 V

Usando, a modo de ejemplo simplificado, una conductividad del cobre de 56 m/(Ω·mm²):

S = (2 × 20 × 13,04) / (56 × 6,9)

S ≈ 1,35 mm²

El resultado matemático indica la sección mínima aproximada necesaria solo desde el punto de vista de la caída de tensión y bajo esas hipótesis. No significa que podamos instalar directamente un cable de 1,35 mm².

Después hay que seleccionar una sección normalizada y comprobar la intensidad admisible, las condiciones de instalación, la protección del circuito y las secciones mínimas que correspondan según el REBT. Por ejemplo, si ese consumo estuviera conectado a un circuito C2 de tomas de uso general de una vivienda, la ITC-BT-25 establece una sección mínima de 2,5 mm² y un interruptor automático de 16 A.[1]

El cálculo, por tanto, funciona en ambos sentidos: una sección puede ser suficiente para transportar una determinada intensidad pero resultar insuficiente por caída de tensión en un recorrido largo. También puede ocurrir que el cálculo arroje una sección pequeña, pero el circuito tenga reglamentariamente establecida una sección mínima superior.

Tabla de secciones de cables según la potencia

En viviendas, la ITC-BT-25 establece las características de los circuitos interiores, incluyendo potencia prevista por toma cuando procede, protección mediante interruptor automático y sección mínima de los conductores.[1]

La siguiente tabla recoge los principales circuitos de uso doméstico. Los valores no deben interpretarse como una tabla universal de equivalencias entre potencia y sección, sino como las características establecidas para esos circuitos concretos.

Circuito y uso Potencia prevista Intensidad / protección Sección mínima
C1 – Iluminación 200 W por punto 10 A 1,5 mm²
C2 – Tomas de uso general 3.450 W por toma 16 A 2,5 mm²
C3 – Cocina y horno 5.400 W por toma 25 A 6 mm²
C4 – Lavadora, lavavajillas y termo eléctrico 3.450 W por toma 20 A 4 mm²
C5 – Tomas de baño y auxiliares de cocina 3.450 W por toma 16 A 2,5 mm²
C8 – Calefacción eléctrica Hasta 5.750 W por circuito 25 A 6 mm²
C9 – Aire acondicionado Hasta 5.750 W por circuito 25 A 6 mm²
C10 – Secadora independiente 3.450 W por toma 16 A 2,5 mm²
C11 – Automatización Hasta 2.300 W por circuito 10 A 1,5 mm²

Estos valores proceden de la ITC-BT-25. La propia instrucción advierte de que sus secciones se corresponden con unas condiciones concretas de instalación y que pueden requerirse otras secciones para otros tipos de cable o condiciones de instalación.[1]

También es importante entender la relación entre el conductor y su protección. Los PIA o interruptores magnetotérmicos están destinados a proteger los diferentes circuitos frente a sobrecargas y cortocircuitos. Por eso, cable y protección deben estar correctamente coordinados.

Sección de cable para horno y otros aparatos potentes

El horno es uno de los ejemplos más habituales cuando se pregunta qué sección de cable según potencia debe utilizarse. En una vivienda, la ITC-BT-25 contempla el circuito C3 para cocina y horno, con una potencia prevista por toma de 5.400 W, interruptor automático de 25 A y conductores con una sección mínima de 6 mm².[1]

Esto no significa que cualquier aparato que consuma menos de 5.400 W deba conectarse automáticamente con un cable de 6 mm². La sección depende del circuito al que pertenece el receptor y de las condiciones concretas de la instalación.

Lo mismo ocurre con otros aparatos de consumo elevado. La ITC-BT-25 contempla circuitos específicos para determinados usos, como:

  • Lavadora, lavavajillas y termo eléctrico: circuito C4, con sección mínima general de 4 mm².
  • Calefacción eléctrica: circuito C8, con sección mínima de 6 mm².
  • Aire acondicionado: circuito C9, con sección mínima de 6 mm².
  • Secadora: circuito C10, con sección mínima de 2,5 mm².[1]

Por tanto, antes de cambiar un electrodoméstico por otro de mayor potencia conviene comprobar no solo el enchufe, sino también el circuito que lo alimenta, su sección y la protección existente en el cuadro eléctrico de la vivienda.

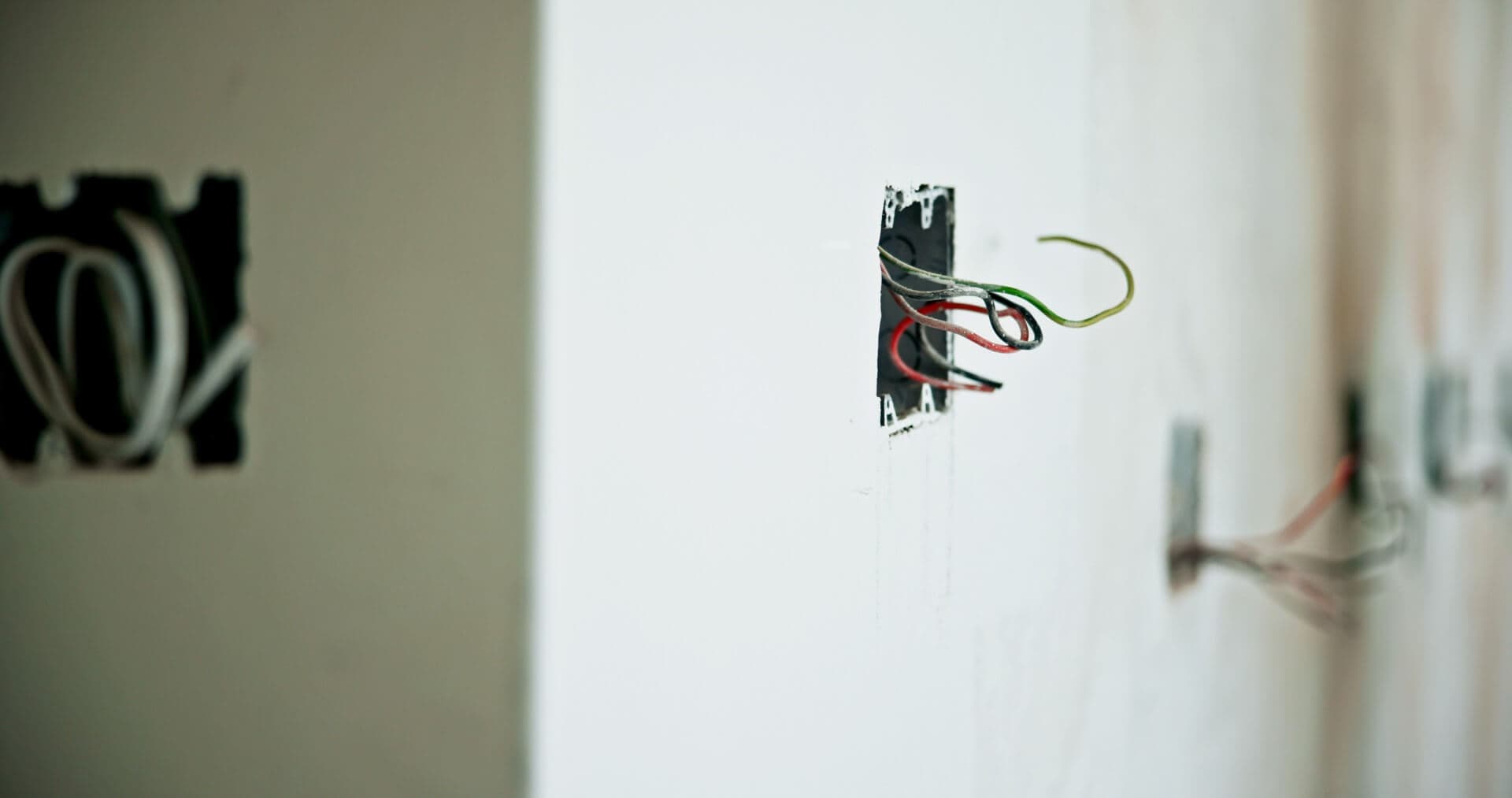

Qué pasa si pongo un cable más fino del que toca

¿Qué pasa si pongo un cable más fino del que toca?

Utilizar un cable con una sección inferior a la necesaria puede provocar que el conductor trabaje por encima de las condiciones para las que ha sido dimensionado. Uno de los principales problemas es el calentamiento. Todos los conductores presentan resistencia eléctrica y, al circular corriente por ellos, parte de la energía se transforma en calor. Si la sección es insuficiente para la intensidad que debe transportar el circuito, ese calentamiento puede aumentar. También puede incrementarse la caída de tensión. Esto es especialmente importante cuando existen recorridos largos, ya que la resistencia del conductor aumenta con la longitud.

Entre las posibles consecuencias de un dimensionado incorrecto están:

  • calentamiento excesivo del conductor;
  • deterioro prematuro del aislamiento;
  • caída de tensión superior a la permitida;
  • funcionamiento incorrecto de determinados equipos;
  • actuación frecuente de las protecciones si el conjunto no está correctamente dimensionado;
  • aumento del riesgo de avería y, en situaciones graves, de incendio.

No debe solucionarse un problema de disparos eléctricos sustituyendo simplemente un magnetotérmico por otro de mayor intensidad.

Si el conductor no está preparado para esa corriente, aumentar la protección puede dejar el cable insuficientemente protegido. Cuando existen dudas sobre la sección instalada o se quiere aumentar de forma importante la potencia de un circuito, debe revisarlo un instalador autorizado.

¿Puedo usar cable de 2,5 mm para el aire acondicionado?

No puede darse por válido un cable de 2,5 mm² para aire acondicionado únicamente por conocer la potencia nominal del aparato. La ITC-BT-25 contempla, dentro de la electrificación elevada de viviendas, un circuito específico C9 destinado al aire acondicionado, con interruptor automático de 25 A y conductores de sección mínima de 6 mm².[1]

Por tanto, no sería correcto tomar los 2,5 mm² de las tomas de uso general como referencia automática para dimensionar un circuito específico de climatización. Además, en una instalación real deben comprobarse la potencia del sistema, la intensidad de diseño, la longitud del recorrido, el método de instalación, la protección, la caída de tensión y las especificaciones del fabricante del equipo.

Esto es especialmente importante en equipos de climatización de cierta potencia o instalaciones con varias unidades interiores y una unidad exterior. Que un aparato pueda conectarse físicamente a una determinada línea no significa que el circuito esté correctamente dimensionado para alimentarlo. Si se va a instalar un nuevo sistema de climatización, lo adecuado es que un profesional compruebe el circuito disponible y determine si puede aprovecharse o si debe instalarse uno nuevo.

¿Es lo mismo sección que diámetro del cable?

No. Sección y diámetro de un cable no son lo mismo, aunque ambas magnitudes están relacionadas cuando hablamos de un conductor circular. La sección expresa el área transversal del conductor y se mide en mm². El diámetro, en cambio, mide la distancia de un extremo al otro de una sección circular pasando por su centro y se expresa en milímetros.

Para un conductor circular macizo, la relación geométrica es:

S = π × d² / 4

Donde:

  • S es la sección en mm².
  • d es el diámetro en mm.

Despejando el diámetro:

d = √(4S / π)

Por ejemplo, un conductor circular macizo con una sección de 2,5 mm² tendría un diámetro teórico del metal conductor de aproximadamente 1,78 mm.

Pero hay que tener cuidado al medir un cable real. El diámetro exterior que vemos incluye el aislamiento y, dependiendo del tipo de cable, otras cubiertas. Además, muchos conductores están formados por varios hilos y no por un único conductor macizo. Por eso, medir con un calibre el diámetro exterior del cable no permite saber directamente su sección eléctrica.

Elegir bien la sección protege tu instalación

Calcular la sección de un cable exige comprobar más de un dato. La potencia permite obtener la intensidad aproximada de la carga, pero después hay que verificar la intensidad admisible del conductor, la caída de tensión, la longitud del recorrido, las condiciones de instalación y las características mínimas establecidas para cada circuito.

En viviendas, referencias como la ITC-BT-19 y la ITC-BT-25 permiten conocer los criterios generales y las secciones mínimas de los principales circuitos. Aun así, el dimensionado definitivo de una instalación debe realizarlo y, cuando corresponda, certificarlo un instalador autorizado, especialmente cuando se modifican circuitos existentes o se incorporan receptores de elevada potencia.

Y si además de revisar tu instalación quieres controlar mejor cuánto pagas por la electricidad que consumes, en Acis Energía contamos con diferentes tarifas y soluciones energéticas para adaptar el suministro a las necesidades reales de cada hogar. ¿Quieres revisar también si tu tarifa eléctrica encaja con tu consumo?


Fuentes

  1. Reglamento Electrotécnico para Baja Tensión, ITC-BT-19 e ITC-BT-25, BOE.
